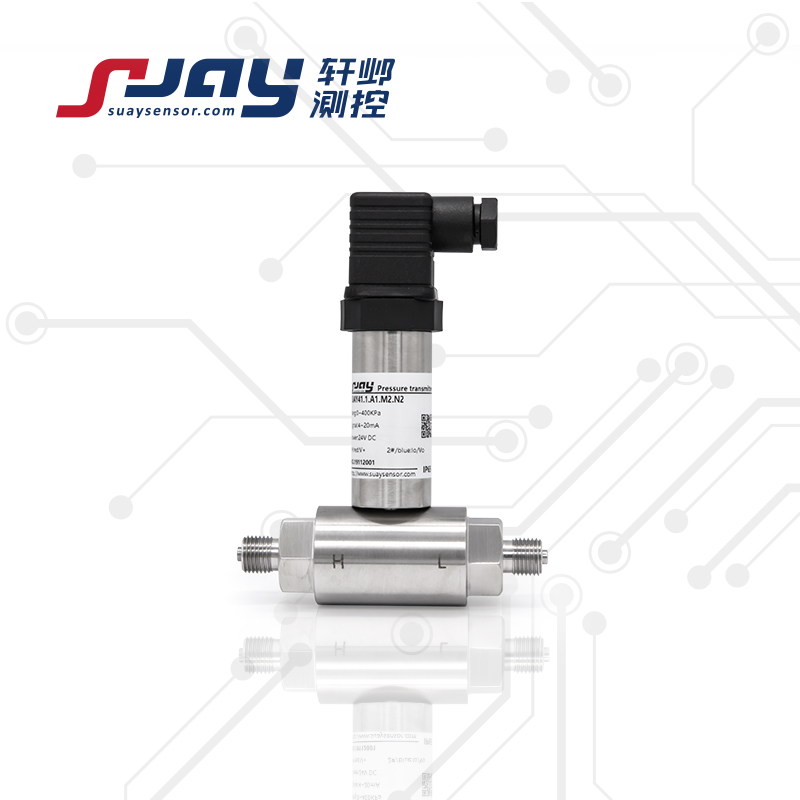

SUAY40检漏传感器适用于炉膛正负压测量、过滤器差压、洁净室压力、变风量系统压力、工业过程控制、井下通风监测、医疗仪器设备、净化设备、洁净工程、风机测量控制等应用中无腐蚀性 、不导电气体的微小差压监测、测量。该系列变送器选用进口高精度微压传感器，采用独特封装技术以及合理的工艺流程，解决了微小压力传感器的应力问题。使用特殊二次封装的信号处理电路，将传感器感应的微小压力换成标准的电流电压信号，充分保证了产品极高的精度和稳定性。全不锈钢/金属封装外壳，既给与产品结构的可靠性，又对电气性能指标提供足够的保障。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
l 最小量程可至200Pa-500Pa，检测极微小的压力
l 体积小巧、结构坚固、安装方便
l 特殊的信号处理，保证微小压力下的信号稳定性
l 输出信号多样，适应不同的控制设备
l 结构灵活，既可双端测量，也可以单端测量。
|
测量范围 |
0~±250pa...±20KPa（表压、负压、复合压） |
|
|
过载能力 |
3倍满量程压力 |
|
|
测量介质 |
无腐蚀性、无粉尘、干燥不导电气体 |
|
|
静态精度① |
±0.15%FS ±0.25%FS ±0.5%FS |
|
|
信号输出/供电 |
4-20mA 0-5V 0-10V 1-5V |
12-36VDC（典型24VDC） |
|
0.5-4.5V |
5VDC/12-36VDC（典型24VDC） |
|
|
数字信号输出RS485 |
5VDC/5-16VDC/24VDC |
|
|
工作温度 |
-20～80℃ |
|
|
补偿温度 |
-10～60℃ |
|
|
贮存温度 |
-40～100℃ |
|
|
长期稳定性 |
典型：±0.2%FS/年 最大：±0.3%FS/年 |
|
|
零点温度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
有效测量寿命 |
﹥106压力循环（P:10-90%FS） |
|
|
抗振动性 |
20g （IEC 60068-2-6） |
|
|
抗冲击性 |
20g，11mS |
|
|
响应时间 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集显示设备，理论无限?。?/p> |
|
|
负载电阻 |
≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） |
|
|
绝缘电阻 |
200M?，100VDC |
|
|
压力接口 |
M20*1.5 G1/4 塔型气嘴 （典型） ; G1/2 （可?。?/p> |
|
|
电气连接 |
接插件或直出电缆2m |
|
|
接口及壳体材料 |
304/316L不锈钢 |
|
|
外壳防护 |
插头型（IP65） 电缆型（IP67） |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
|
密封圈 |
氟橡胶 |
|
|
传感器膜片 |
不锈钢316L |
|
|
产品重量 |
约200克 |
|
注：①包含非线性、迟滞和重复性
|
型号 |
量程 |
精度 |
输出 |
安装螺纹 |
电气连接 |
特定参数 |
|
SUAY40 |
0~±250Pa ...±20KPa 量程可选 |
3:±0.15%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M20*1.5 M2:G1/4 M8:塔型气嘴 可选： M3:G1/2 M0:定制 |
N1:直出2米 N2:赫斯曼插头 N3:航空插头 |
S:抗干扰 L:显示 E:本案防爆 |
|
SUAY40.1.A1.M8.N1.E |
||||||
1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
