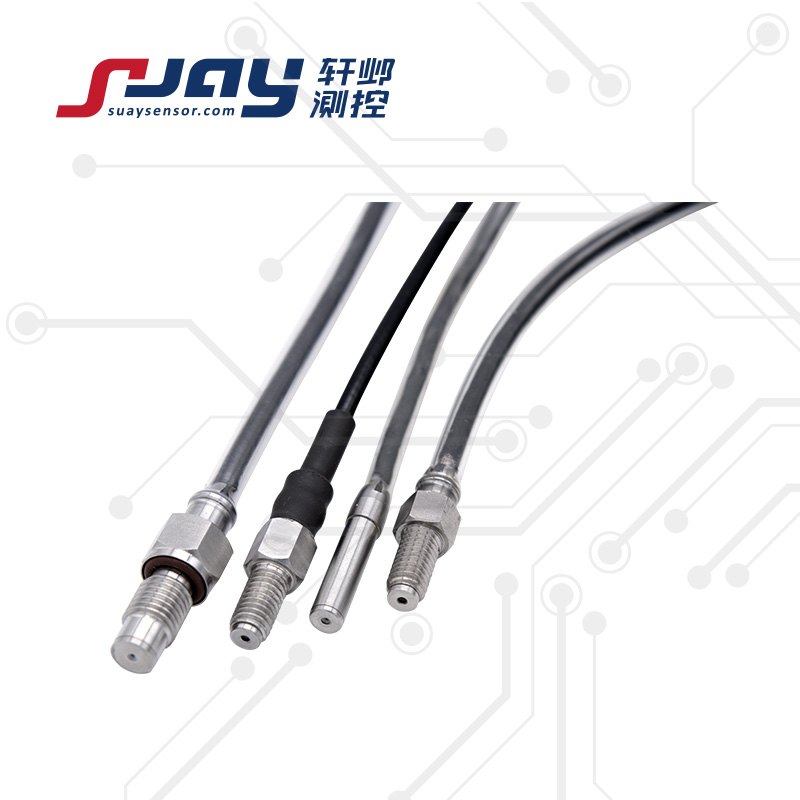

SUAY51微型压力变送器/传感器是采用MEMS技术集成微型固态硅力敏元件，一体式微型不锈钢封装，使其具有良好的动态性能，小巧、流线、坚固、紧凑的外形结构。该产品应用在空气动力学研究、飞行器及发动机试验、风洞试验、流体力学及水工试验、水轮机及水下兵器试验、生物医学、生产制造等领域中，出于对不改变被测流场或安放位置的影响，或同时有动态频响要求的工况，可不失真的复现脉动流场的变化规律。本系列变送器采用分体式结构，传感器封装精巧，体积微小，且具有优良的动态性能，既解决了被测工况安放位置的限制，同时保证后续输出信号的准确性。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
l 产品尺寸φ3、φ5、M6、M8、M10，可根据具体工况特殊设计
l 体积小巧，流线型外观
l 分体式结构，可选标准电压、电流、数字信号输出，满足多种工况要求
l 动态频响高，上升沿陡峭
l 量程范围宽，-100Kpa~0-10KPa...60MPa间任一量程
| 测量范围 | -100KPa-0-10KPa...1MPa...60MPa | |
| 测量介质 | 与316不锈钢兼容的气体或液体 | |
| 静态精度① | ±0.1%FS ±0.15%FS ±0.25%FS ±0.5%FS | |
| 外形尺寸 | Φ5、M6、M8、M10（可定制） | |
| 固有频率 | 10KHz~1MHz | |
| 产品结构 | 变送器：分体式 | |
| 信号输出/供电 | 4-20mA 0-5V 0-10V 1-5V | 12-30VDC（典型24VDC）/±15V DC |
| mV信号 | 恒压源/恒流源 | |
| 数字信号输出RS485 | 5VDC/5-16VDC/24VDC | |
| 工作温度 | -40～85℃ 特殊可至125℃ | |
| 补偿温度 | -10～60℃ | |
| 贮存温度 | -40～100℃ | |
| 长期稳定性 | 典型：±0.1%FS/年 不超过：±0.2%FS/年 | |
| 零点温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 灵敏度温度漂移 | 典型：±0.02%FS/℃ 不超过：±0.05%FS/℃ | |
| 过载能力 | 1.5-2倍满量程压力 | |
| 有效测量寿命 | ﹥10^6压力循环（P:10-90%FS） | |
| 抗振动性 | 10g， <2KHz， | |
| 抗冲击性 | 50~100 g， 10mS | |
| 分辨率 | 大于10-5（通常受限采集显示设备，理论无限小） | |
| 负载电阻 | ≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） | |
| 绝缘电阻 | 200M?，100VDC | |
| 电气连接 | 接插件或直出电缆2m | |
| 接口及壳体材料 | 304/316L不锈钢 | |
| 外壳防护 | IP65（插头型） IP67（电缆型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 产品重量 | 传感器约20-30克，变送器约200克 | |
注：①包含非线性、迟滞和重复性
| 型号 | 量程 | 精度 | 输出 | 外形尺寸 | 电气连接 | 特定参数 |
| SUAY51 | -100KPa~0 ...10KPa ...60MPa 量程可选 | 4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V9:mV信号 D:RS485 V0:定制 | C1:Φ5 C2:M6 C3:M8C4:M10 C5:M5 C0:定制 注：传感器出线 3.5mm四芯屏蔽线， 长度根据客户要求 .其它线缆可定制 | N1:直出2米 | E:本安防爆 W1:0-1~3KHz W2:0-20Khz W3:0-200KHz |
| SUAY51.2.V1.C3.N1.W2.E | ||||||
1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号“E” 本安防爆型，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
