测量范围 |
-100KPa~0-10KPa...1MPa...100MPa（表压、负压、复合压） |
|
测量介质 |
与316不锈钢兼容的气体或液体 |
|
静态精度① |
±0.075%FS ±0.1%FS ±0.25%FS ±0.5%FS |
|
信号输出 |
数字信号输出RS485（SUAY自定义协议/MODBUS RTU/IEEE754浮点数） |
|
供电电源 |
5VDC/5-16VDC/24VDC |
|
工作温度 |
-20～85℃ |
|
补偿温度 |
-20～70℃ |
|
贮存温度 |
-40～100℃ |
|
长期稳定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
|
零点温度漂移 |
典型：±0.01%FS/℃ 最大：±0.025%FS/℃ |
|
灵敏度温度漂移 |
典型：±0.01%FS/℃ 最大：±0.025%FS/℃ |
|
过载能力 |
2倍满量程压力或最大110MPa（取最小值） |
|
有效测量寿命 |
﹥106压力循环（P:10-90%FS） |
|
抗振动性 |
20g （IEC 60068-2-6） |
|
抗冲击性 |
20g ， 11mS |
|
响应时间 |
≤1 ms |
|
分辨率 |
1/100000 |
|
负载电阻 |
≤（U-12）/0.02 Ω（电流输出）； >100KΩ（电压输出） |
|
绝缘电阻 |
200M?，100VDC |
|
压力接口 |
M20*1.5， G1/4 （典型） G1/2，NPT1/4（可选） |
|
电气连接 |
接插件或直出电缆2m |
|
接口及壳体材料 |
304/316L不锈钢 |
|
外壳防护 |
IP65（插头型） IP67（电缆型） |
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
密封圈 |
氟橡胶 |
|
传感器膜片 |
不锈钢316L |
|
产品重量 |
约200克 |
注：①包含非线性、迟滞和重复性
|
型号 |
量程 |
精度 |
输出 |
安装螺纹 |
电气连接 |
特定参数 |
|

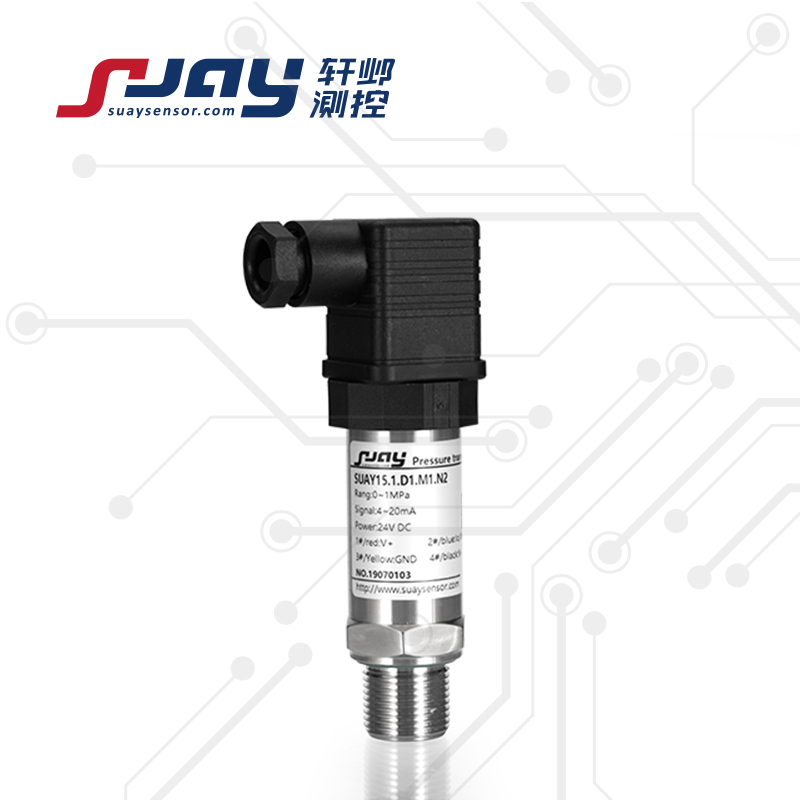

SUAY15 |
-100KPa~0 ...10KPa ...100MPa 量程可选 |
5:±0.075%FS 4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
D1:RS485 (SUAY自定义协议) D2:RS485 (MODBUS RTU) D3:RS485 (IEEE754浮点数) |
M1:M20*1.5 M2:G1/4 可选： M3:G1/2 M4:NPT1/4 M0:定制
|
N1:直出2米 N2:赫斯曼插头 N3:航空插头 |
E:本案防爆 P:平膜型 |
|
SUAY15.2.D1.M1.N1.E |
||||||
1. 被测介质应与产品接触的材料相兼容。
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
