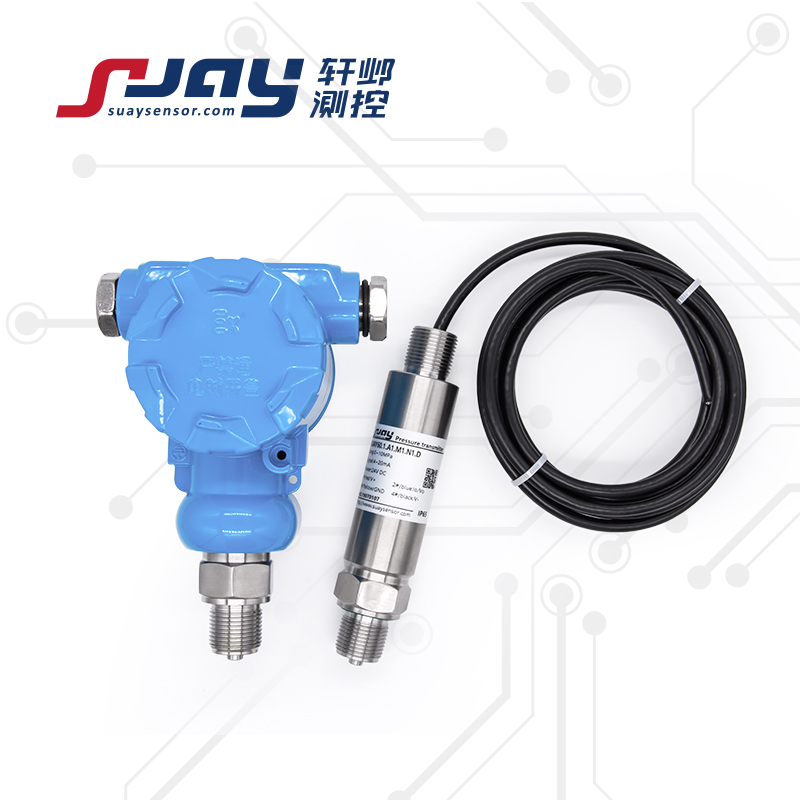

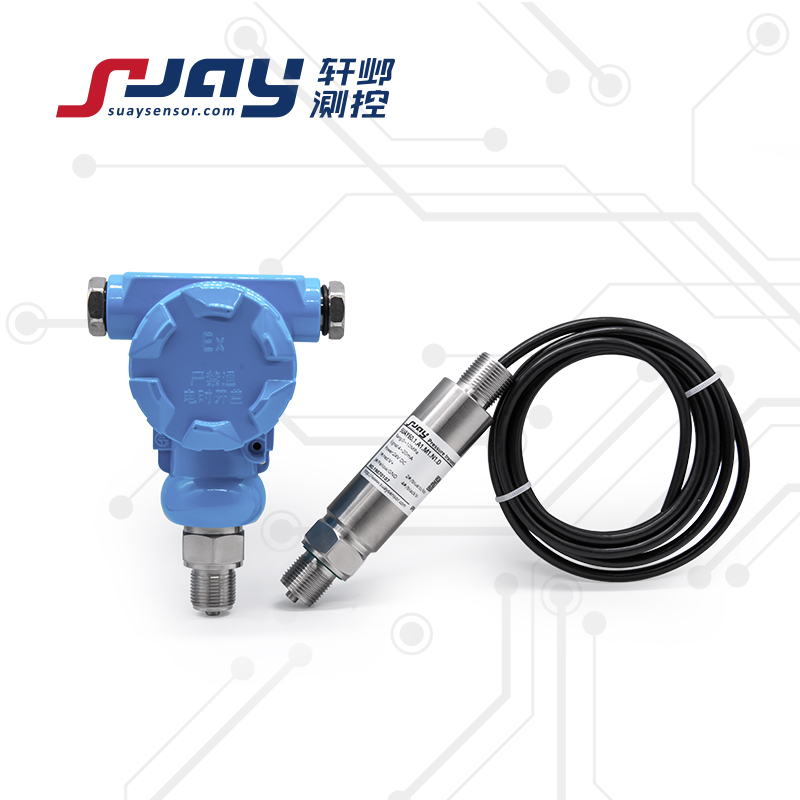

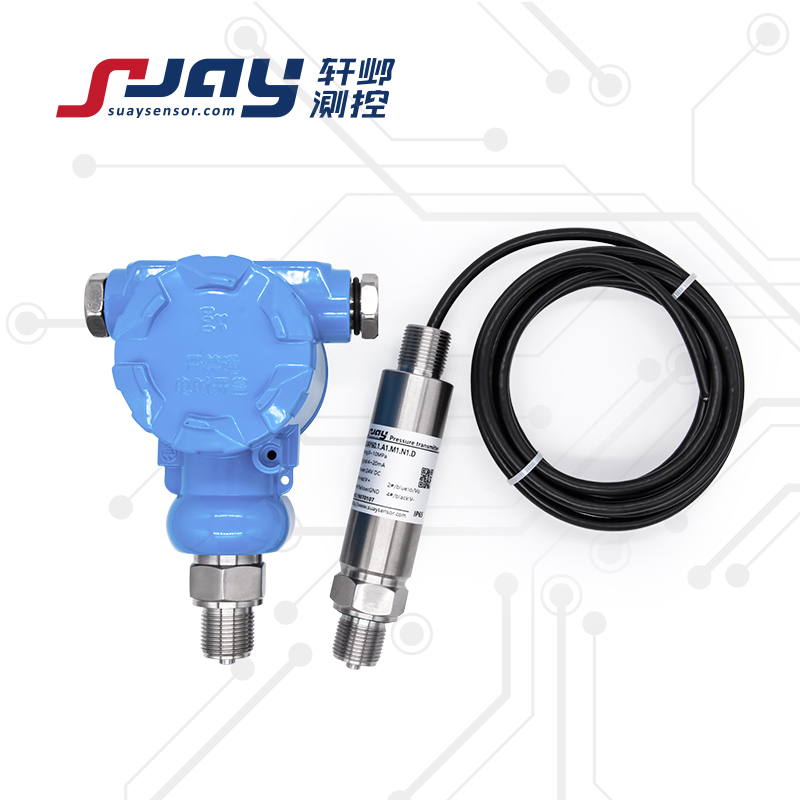

SUAY60隔离防爆压力变送器选用进口高性能固态压力传感器，使用全不锈钢或铸造一体式外形，精密的焊接、装配工艺，经过严格的测试、老化过程，充分保证了产品质量的精度和坚固性、稳定性、耐用性。该系列产品可测量负压、绝压及表压类压力，量程覆盖-100KPa至200MPa的压力区间，可供用户根据工况按需选择。内置具有短路保护、反极性保护和瞬间过电流保护的信号处理电路，极大提高了本身的安全性，可输出多种标准电压电流及数字信号。该款产品分为本安型和隔爆型，是专为高爆炸危险测压环境所设计的压力变送器，可选装防爆软管接口螺纹（M20*1.5或G1/2），广泛应用于工业过程控制、冶金、电力、化工、矿井、锅炉、天然气、油田及煤矿等领域。
可根据用户的具体要求特殊设计、定制，满足各种实际应用需求。
产品特点：
l 压力形式可选（绝压、负压、表压、差压）
l 防爆设计，一体式不锈钢/铸造外壳，坚固可靠
l 带多重保护的内置信号处理电路，更安全
l 强大的现场浪涌、噪声抑制能力
|
测量范围 |
-100KPa-0-10KPa...1MPa...200MPa |
|
|
测量介质 |
与316不锈钢兼容的气体或液体 |
|
|
静态精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
|
信号输出/供电 |
4-20mA 0-5V 1-5V 0-10V |
12-36VDC（典型24VDC） |
|
0.5-4.5V |
5VDC/12-36VDC（典型24VDC） |
|
|
数字信号输出RS485 |
5VDC/5-16VDC/24VDC |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） Ex iaⅡ CT6（隔爆） |
|
|
工作温度 |
-20～80℃ |
|
|
补偿温度 |
-10～60℃ |
|
|
贮存温度 |
-40～100℃ |
|
|
长期稳定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
|
|
零点温度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
过载能力 |
2倍满量程压力（80MPa以上1.1倍满量程压力） |
|
|
有效测量寿命 |
﹥106压力循环（P:10-90%FS） |
|
|
抗振动性 |
20g，（IEC 60068-2-6） |
|
|
抗冲击性 |
20g，11mS |
|
|
响应时间 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集显示设备，理论无限小） |
|
|
负载电阻 |
≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） |
|
|
绝缘电阻 |
200M?，100VDC |
|
|
压力接口 |
M20*1.5， G1/4（典型）； G1/2，NPT1/4（可选） |
|
|
电气连接 |
接插件（本安）或直出电缆2m |
|
|
接口及壳体材料 |
304/316L不锈钢 |
|
|
外壳防护 |
IP65（插头型） IP67（电缆型） |
|
|
密封圈 |
氟橡胶 |
|
|
传感器膜片 |
不锈钢316L |
|
|
产品重量 |
约600克 |
|
注：①包含非线性、迟滞和重复性
|
型号 |
量程 |
精度 |
输出 |
安装螺纹 |
电气连接 |
特定参数 |
|
SUAY60 |
-100KPa~0 ...10KPa ...200MPa 量程可选 |
4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M1:M20*1.5 M2:G1/4 M0:定制 可选： M3:G1/2 M4:NPT1/4 |
N1:直出2米 N2:赫斯曼插头 N3:航空插头 |
L:显示 P:平膜型 E:本案防爆 Q:隔离防爆 |
|
SUAY60.2.A1.M1.N1.Q |
||||||
1. 被测介质应与产品接触的材料相兼容，
2. 选型附加功能代号"E” 本安防爆型Ex iaIICT5，须经安全栅供电。
3.选型附加功能代号"D” 隔离防爆型Ex iaIICT6，电气连接处电缆最好加装防爆软管。
4. 其它特殊要求，敬请与本公司商洽，并在订单中注明。
