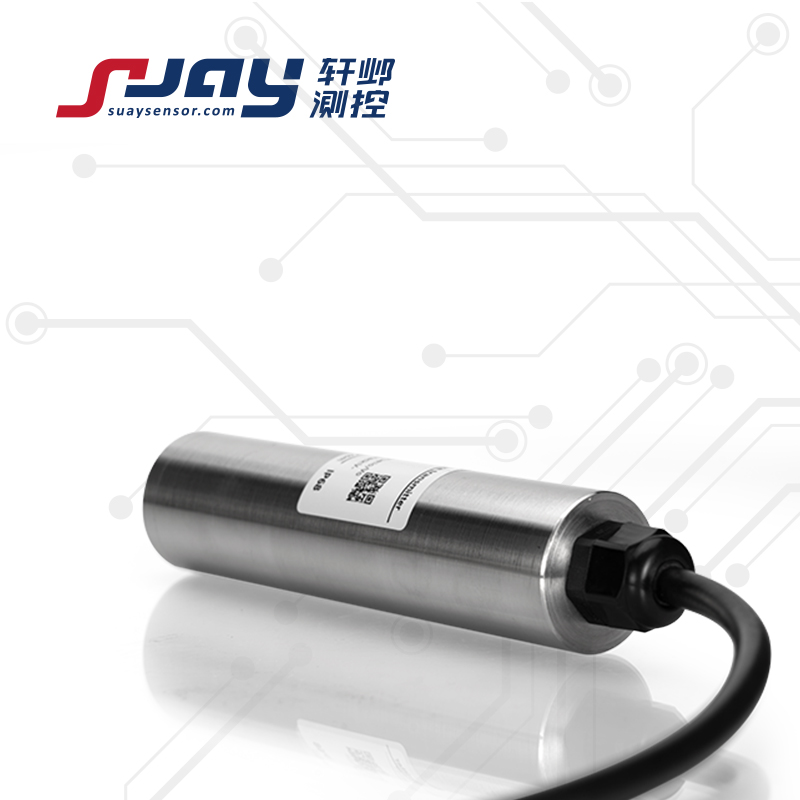

l 全不锈钢结构，测量元件与信号处理电路全部封装在内，带来出色的稳定性
l 可靠的水密封技术，IP68级防护
l 高灵敏度感压元件，可快速准确地测量液位的变化
l 体积小，综合精度高，
l 投入式测量，安装、使用方便
l 小量程可选安装式结构，便于插入式测量，现场可维护
|
测量范围 |
投入式 0-1mH2O...200mH2O（可选绝压） 分体式 0-20mH2O 插入式 0-2mH2O |
|
|
测量介质 |
与316不锈钢兼容液体（特殊介质可选防腐蚀型） |
|
|
静态精度① |
±0.1%FS ±0.25%FS ±0.5%FS |
|
|
信号输出/供电 |
4-20mA 0-5V 1-5V 0-10V |
12-36VDC(典型24VDC) |
|
0.5-4.5V |
5VDC/12-36VDC(典型24VDC) |
|
|
数字信号输出RS485 |
5VDC/12-36VDC(典型24VDC) |
|
|
工作温度 |
-20～70℃ |
|
|
补偿温度 |
-10～60℃ |
|
|
贮存温度 |
-40～100℃ |
|
|
长期稳定性 |
典型：±0.1%FS/年 最大：±0.2%FS/年 |
|
|
零点温度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
灵敏度温度漂移 |
典型：±0.02%FS/℃ 最大：±0.05%FS/℃ |
|
|
过载能力 |
2倍满量程压力 |
|
|
有效测量寿命 |
﹥106压力循环（P:10-90%FS） |
|
|
响应时间 |
≤1ms |
|
|
分辨率 |
大于10-5（通常受限采集显示设备，理论无限小） |
|
|
负载电阻 |
≤（U-12）/0.02 Ω（电流输出） >100KΩ（电压输出） |
|
|
绝缘电阻 |
200M?，100VDC |
|
|
安装方式 |
分体式/插入式：G1/2或DN2法兰安装（其它接口可定制） |
|
|
电气连接 |
液位专用电缆（Φ7.2mm聚氯乙烯电缆），长度根据用户要求定制 |
|
|
接口及壳体材料 |
304/316L不锈钢 |
|
|
外壳防护 |
IP68 |
|
|
安全防爆 |
Ex iaⅡ CT5（本安） |
|
|
密封圈 |
氟橡胶 |
|
|
传感器膜片 |
不锈钢316L |
|
|
产品重量 |
约500克 |
|
注：①包含非线性、迟滞和重复性
|
型号 |
量程 |
精度 |
输出 |
安装螺纹 |
电气连接 |
特定参数 |
|
SUAY20 |
0-1mH2O ...200mH2O量程可选 |
4:±0.1%FS 2:±0.25%FS 1:±0.5%FS |
A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制 |
M3:G1/2 M5:DN20法兰 M0:定制 注：投入式此项不选 |
N4:IP68液位专用电缆 N5: IP68深井（高强度）专用电缆 注：电缆长度根据用户要求定制 |
F:分体式 B:插入式 L:显示 E:本案防爆 |
|
SUAY20.2.A1.N4.E |
||||||
